半导体缺陷：纳米尺度上的良率博弈

半导体制造的数百道工序中任何细微偏差都可能埋下隐患。光刻胶涂布厚度不均、刻蚀气体流量漂移、CMP抛光压力偏差，这些工艺波动累积成表面形貌异常；无尘室中难以彻底消除的纳米级颗粒，成为后续薄膜生长的成核中心；晶圆搬运与清洗过程中的轻微划伤，在先进制程下被放大为致命缺陷。更隐蔽的是薄膜沉积内应力导致的翘曲、热膨胀系数不匹配引发的层间开裂，这些与材料本身相关的缺陷贯穿制造全流程。它们的代价远超单片报废，整批晶圆损失、可靠性风险引发的早期失效、缺陷追溯导致的产能拖累。

在半导体制造过程中，缺陷管控十分重要。即使是微观层面的表面不规则，也可能对器件性能和最终良率产生直接影响。传统的高通量视觉检测系统虽然能够实现晶圆级的大范围扫描，但通常无法获取缺陷的深度、体积及表面拓扑结构等三维信息。相较而言，3D光学轮廓测量技术提供了一种高分辨率、非接触的检测手段，能够精准表征缺陷的尺寸、深度与形貌特征，为分析工艺偏差和评估材料完整性提供关键数据支持，从而有效筑牢半导体制程的质量防线。

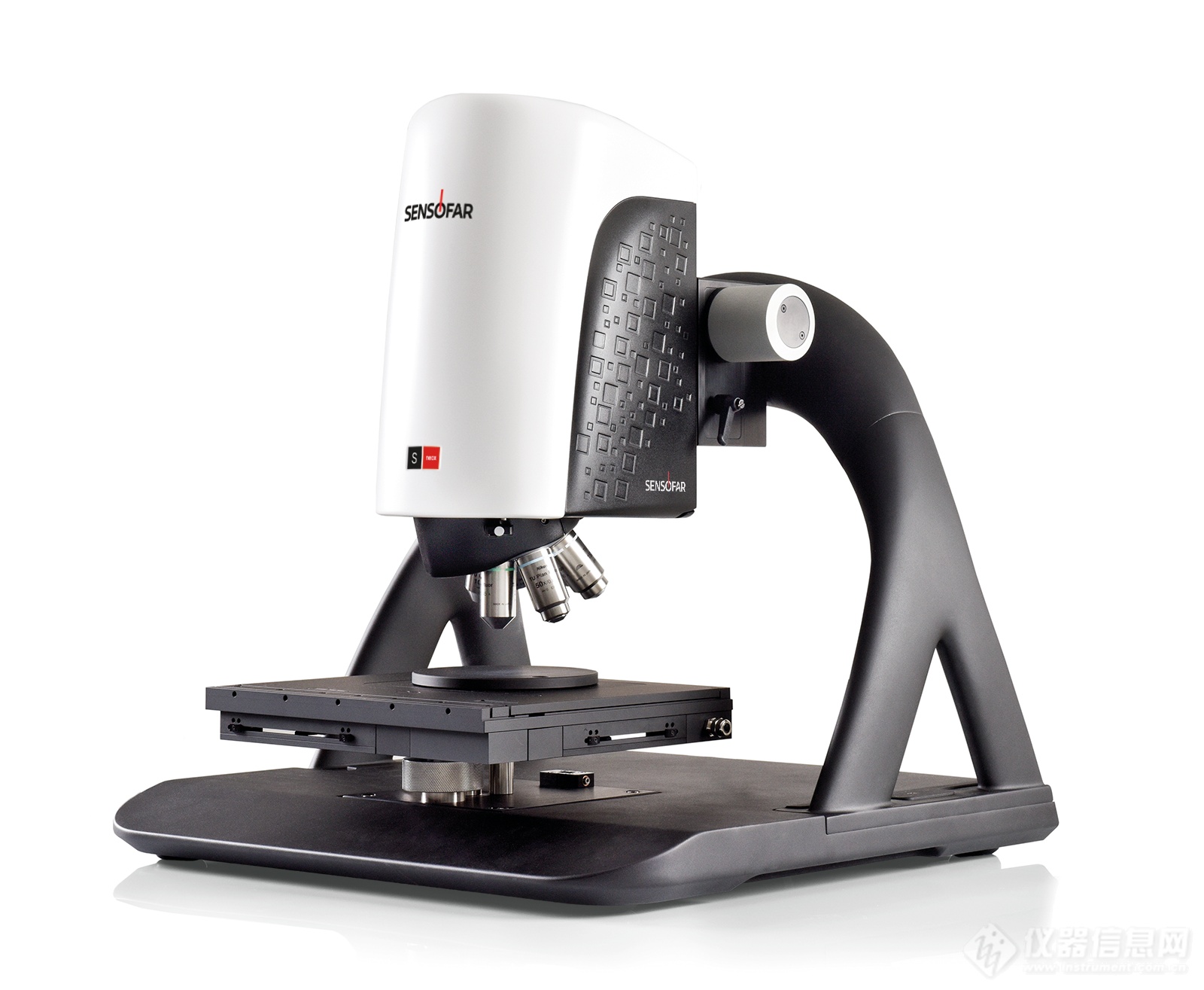

S neox：三维缺陷的精准捕手

应用分享
